Ankrowanie budynków i murów
Ankrowanie budynków to metoda konstrukcyjnego wzmocnienia i przestrzennego spięcia obiektów, w których ściany nośne rozchodzą się na zewnątrz, odchylają od pionu lub pękają w narożnikach wskutek braku wieńców żelbetowych, rozporu więźby dachowej bądź oddziaływań górniczych (kategorie I–V).
W SIVEL projektujemy i wykonujemy pełny zakres ankrowania obiektów mieszkalnych, kamienic, budynków gospodarczych, hal oraz obiektów zabytkowych i sakralnych w całej Polsce (ze szczególnym uwzględnieniem Górnego Śląska i terenów szkód górniczych). Montujemy stalowe ściągi obwodowe i poprzeczne z kontrolowanym naciągiem śrubami rzymskimi, przywracając bryle budynku sztywność tarczy przestrzennej.
- Ankrowanie obwodowe (zewnętrzne i podtynkowe): montaż stalowych cięgien S355/S460 w poziomie stropów i poddasza, zastępujących brakujące wieńce żelbetowe.
- Ankrowanie poprzeczne wewnętrzne: spinanie przeciwległych ścian podłużnych prętami stalowymi prowadzonymi wzdłuż belek stropowych.
- Ankrowanie sklepień, łuków i przypór: przejmowanie rozporu poziomego w kościołach, kamienicach i obiektach zabytkowych (naprawa zabytków).
- Kompleksowa obsługa szkód górniczych i decyzji PINB: projekty wzmocnień, kosztorysy KNR i wykonawstwo pod refundację z zakładów górniczych (KWK / PGG / JSW / SRK).
Kiedy budynek wymaga ankrowania? 4 sygnały alarmowe w konstrukcji
Nie każda rysa na ścianie oznacza konieczność montażu długich ściągów stalowych — do lokalnych spękań często wystarcza klamrowanie prętami spiralnymi. Ankrowanie ściągami jest natomiast bezwzględnie konieczne, gdy:

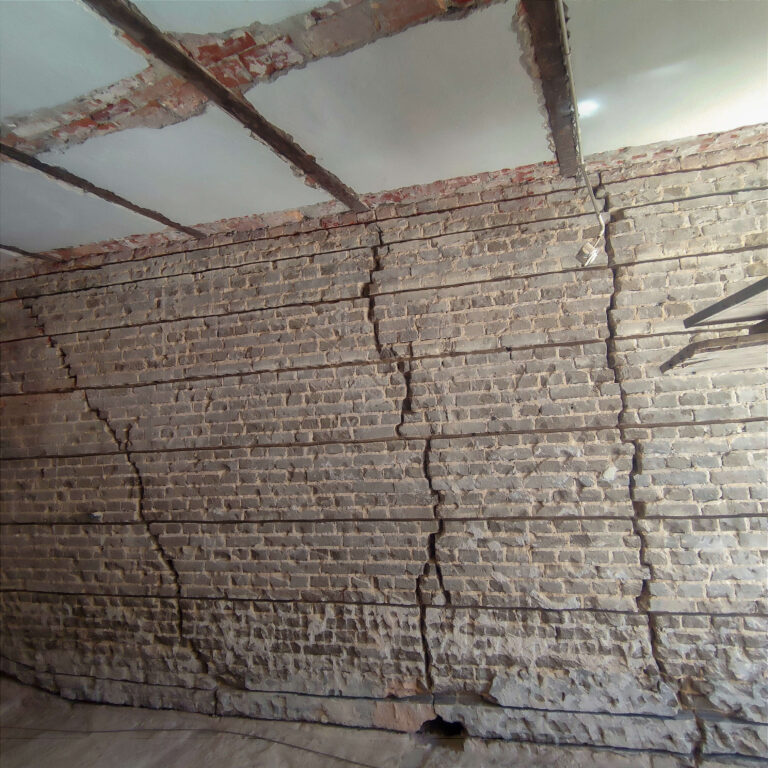

1. Pionowe pęknięcia w narożnikach oddzielające ściany zewnętrzne
Gdy ściana frontowa lub szczytowa odspaja się od ścian poprzecznych (szczeliny pionowe o szerokości od kilku do kilkunastu milimetrów biegnące przez całą wysokość kondygnacji), budynek traci współpracę przestrzenną i grozi wywróceniem ściany.
2. Odchylenie ścian nośnych od pionu i wyboczenie murów
W starszych budynkach murowanych z cegły bez żelbetowych wieńców stropowych parcie stropów oraz rozpór krokwi dachowych wypycha korony ścian podłużnych na zewnątrz, powodując ich niebezpieczne wychylenie.
3. Ryzyko wysunięcia belek stropowych z gniazd oparcia w murze
Drewniane lub stalowe belki stropowe opierają się w murze zazwyczaj na głębokości 12–16 cm. Rozchodzenie się przeciwległych ścian o kilka centymetrów grozi zsunięciem belek z poduszek oporowych i zawaleniem stropu.
4. Deformacje poziome gruntu na terenach szkód górniczych
Poziome odkształcenia rozciągające niecki górniczej rozrywają budynki nieposiadające sztywnego obwodowego spięcia. Wielopoziomowe ankrowanie jest podstawowym zabezpieczeniem wymaganych przez PINB i zakłady górnicze.
Metody i systemy ankrowania budynków realizowane przez SIVEL
System ankrowania dobieramy na podstawie obliczeń statycznych (siła w ściągu, wymagana powierzchnia docisku płyt oporowych wg PN-EN 1996-1-1 i PN-EN 1993-1-1) oraz wymagań estetycznych budynku:
1. Obwodowe ściągi stalowe (wieniec stalowy zewnętrzny lub ukryty w bruździe)
W poziomie stropów międzykondygnacyjnych oraz w poziomie kolankowym/poddasza opasujemy budynek stalowymi prętami okrągłymi ze stali S355J2 lub S460N o średnicy Ø 20, Ø 24, Ø 28, Ø 32 lub Ø 36 mm (bądź profilami stalowymi). W budynkach przed termomodernizacją lub w trakcie remontu elewacji ściągi prowadzimy w wykutych bruzdach w murze albo w warstwie ocieplenia, dzięki czemu po otynkowaniu cały system ankrowania jest całkowicie niewidoczny z zewnątrz.
2. Ściągi poprzeczne wewnętrzne ze śrubami rzymskimi
Gdy rozchodzą się przeciwległe ściany podłużne budynku, przeprowadzamy stalowe cięgna poprzeczne przez wnętrze obiektu — bezpośrednio w przestrzeni międzybelkowej stropu, pod sufitem (w zabudowie GK) lub w bruzdach posadzkowych. Na końcach ściągów, po zewnętrznej stronie murów, montujemy stalowe płyty oporowe (rozety), a za pomocą śrub rzymskich wprowadzamy obliczeniowy naciąg wstępny.
3. Płyty oporowe (rozety elewacyjne, podtynkowe i kute konserwatorskie)
Kluczowym elementem każdego ściągu jest zakotwienie końcowe. Zbyt mała podkładka stalowa pod nakrętką zmiażdżyłaby cegłę przy naciąganiu ściągu. Dlatego w SIVEL stosujemy obliczeniowe płyty oporowe ze stali S355 o grubości 15–30 mm (okrągłe, kwadratowe, krzyżowe lub liniowe narożnikowe), osadzane na poduszce z bezskurczowej zaprawy cementowej lub wapienno-trassowej, która równomiernie rozkłada docisk na mur ceglany.
4. Iniekcyjne kotwy wgłębne i ankrowanie prętami spiralnymi AISI 304/316
W obiektach, gdzie nie ma możliwości przewiercenia budynku na wylot, stosujemy długie kotwy iniekcyjne wklejane w odwierty kierunkowe na zaczynach mineralnych lub żywicach epoksydowych oraz obwodowe pasy z wielokrotnych prętów spiralnych ze stali nierdzewnej AISI 304/316 (kotwienie murów).
Parametry techniczne systemów ankrowania budynków stosowanych przez SIVEL
| System ankrowania | Przekrój i klasa stali | Nośność obliczeniowa | Zastosowanie w konstrukcji |
|---|---|---|---|
| Ściągi prętowe obwodowe i poprzeczne | Stal S355J2 / S460N, Ø 20 – Ø 36 mm ze śrubami rzymskimi | 110 kN – 360 kN na pojedynczy ściąg | Zastępcze wieńce obwodowe w kamienicach, domach i na terenach szkód górniczych |
| Płyty oporowe i narożniki stalowe | Blachy S355 gr. 15–30 mm (podtynkowe lub rozety kute) | Docisk poniżej wytrzymałości muru wg PN-EN 1996-1-1 | Przekazanie siły skupionej ze ściągu na mur ceglany lub kamienny |
| Cięgna sklepień i łuków zabytkowych | Stal konstrukcyjna lub kwasoodporna AISI 316 z nakrętkami sferycznymi | Przejęcie rozporu poziomego sklepienia | Kościoły, krypty, piwnice kamienic i obiekty pod nadzorem WKZ |
| Pasy obwodowe z prętów spiralnych | 2–3x pręt helikalny AISI 304/316 Ø 8–10 mm w spoinach + StatiWall HS | Wzmocnienie rozproszone w spoinach wspornych | Lżejsze budynki mieszkalne i elewacje bez widocznych rozet oporowych |
Ankrowanie a klamrowanie i naprawa fundamentów — czego nie wolno pomylić?
CO DECYDUJE O TRWAŁOŚCI NAPRAWY — PRAKTYKA INŻYNIERSKA SIVEL
W języku potocznym „ankrowanie” i „klamrowanie” bywają używane zamiennie, jednak w inżynierii konstrukcji oznaczają dwa różne zakresy prac, których właściwe rozróżnienie decyduje o bezpieczeństwie budynku:
- Ankrowanie (ściągi stalowe) vs klamrowanie (zszywanie rys): klamrowanie prętami spiralnymi zszywa lokalnie pojedyncze pęknięcie w ścianie (na odcinku 1–1,5 m), natomiast ankrowanie spina przeciwległe ściany lub cały obwód budynku długimi cięgnami stalowymi. Przy głębokich uszkodzeniach obie metody stosujemy łącznie.
- Kontrola siły naciągu śrub rzymskich: zbyt słabe napięcie ściągu sprawi, że włączy się on do pracy dopiero po dalszym odkształceniu muru; z kolei zbyt mocne skręcenie śruby rzymskiej „na siłę” może wgnieść płytę oporową w starą cegłę i wywołać wtórne pęknięcia ściany poprzecznej. W SIVEL naciąg wprowadzamy stopniowo, w ściśle określonej sekwencji.
- Ankrowanie nie zastępuje wzmocnienia fundamentów przy aktywnym osiadaniu: jeżeli narożnik budynku zapada się w słaby grunt, samo założenie ściągów stalowych na poziomie stropu nie zatrzyma opadania ławy fundamentowej — w takim przypadku łączymy ankrowanie z podbiciem fundamentów lub mikropalami.
Projekt ankrowania budynku, decyzje PINB i refundacja ze szkód górniczych
Montaż ściągów stalowych zmienia schemat statyczny budynku, dlatego każdą realizację poprzedzamy obliczeniami statycznymi (dobór średnicy cięgien, gwintów muf i śrub rzymskich oraz powierzchni płyt oporowych). Nasz zespół przygotowuje kompletną dokumentację projektową wymaganą przez organy administracji architektoniczno-budowlanej oraz Powiatowe Inspektoraty Nadzoru Budowlanego (PINB).
Dla właścicieli nieruchomości na Górnym Śląsku i w Małopolsce dotkniętych szkodami górniczymi sporządzamy ekspertyzy i kosztorysy inwestorskie w oparciu o KNR oraz Sekocenbud, co umożliwia uzyskanie pełnego zwrotu kosztów ankrowania lub rozliczenie bezgotówkowe z zakładem górniczym (szkody górnicze i PINB).
Jak przebiega ankrowanie budynku w SIVEL krok po kroku?
Prace montażowe organizujemy tak, aby ograniczyć ingerencję we wnętrza i skrócić czas robót do minimum:
Wyznaczamy poziomy prowadzenia cięgien, miejsca przewiertów oraz wymiary płyt oporowych i narożników stalowych.
Wykonujemy bezudarowe przewierty przez mury oraz bruzdowanie pod ściągi i podtynkowe blachy oporowe.
Każdą płytę oporową montujemy na warstwie wysokowytrzymałej zaprawy wyrównawczej, zapewniając 100% powierzchni docisku do muru.
Instalujemy zabezpieczone antykorozyjnie pręty stalowe S355/S460 i łączymy je w zamknięty obwód lub układ poprzeczny.
Za pomocą śrub rzymskich i kluczy dynamometrycznych wprowadzamy projektowaną siłę naciągu, włączając ściągi do pracy statycznej.
Istniejące szczeliny w murze zszywamy prętami spiralnymi i wypełniamy zaczynem iniekcyjnym, a elementy podtynkowe osłaniamy i tynkujemy.
Ile kosztuje ankrowanie budynku i od czego zależy cena w 2026 roku?
Wycena ankrowania sporządzana jest indywidualnie na podstawie obwodu lub szerokości budynku oraz liczby poziomów wymagających spięcia:
- Łączna długość i średnica ściągów stalowych (mb) oraz liczba śrub rzymskich: obwód domu jednorodzinnego (ok. 40–50 mb na jeden poziom) vs duża kamienica czynszowa.
- Liczba poziomów ankrowania: spięcie jednokondygnacyjne (np. tylko w poziomie wieńca dachowego/poddasza) vs ankrowanie na 2–3 kondygnacjach.
- Sposób montażu (naelewacyjny vs ukryty w bruzdach podtynkowych): kucie bruzd pod schowanie ściągów i płyt oporowych w licu muru wymaga dodatkowego nakładu robocizny.
- Rodzaj płyt oporowych: standardowe płyty stalowe pod ocieplenie vs ozdobne, kute rozety elewacyjne na budynkach z ceglaną elewacją lub zabytkach.
Prześlij zdjęcia budynku i spękań na biuro@sivel.pl lub zadzwoń pod +48 500 602 401 — przygotujemy dobór technologii i kosztorys ankrowania.
Jakie typy obiektów i inwestycji obsługujemy w całym kraju?
Domy jednorodzinne, bliźniaki i szeregowce
Prowadzimy prace w sposób minimalnie uciążliwy dla mieszkańców, zabezpieczając otoczenie budynku, ogrody i wykończone wnętrza. Oferujemy szybką wstępną weryfikację na podstawie przesłanych zdjęć spękań i dokumentacji archiwalnej.
Kamienice, Wspólnoty i Spółdzielnie Mieszkaniowe
Kompleksowa obsługa wielorodzinnych budynków mieszkalnych w zwartej zabudowie śródmiejskiej: od ekspertyzy technicznej i projektu wzmocnienia po realizację robót i odbiory przed nadzorem budowlanym (PINB).
Hale przemysłowe, magazyny, biurowce i garaże
Wzmacnianie konstrukcji żelbetowych, stalowych i posadzek przemysłowych bez wstrzymywania procesów produkcyjnych lub logistycznych. Praca w rygorze BHP dla generalnych wykonawców i inwestorów instytucjonalnych.
Obiekty zabytkowe i sakralne (pod nadzorem WKZ)
Specjalistyczne technologie bezinwazyjne dla kościołów, pałaców, zamków i zabytkowych kamienic: ukryte kotwienie, mikropale z niskich krypt i piwnic oraz zaprawy wapienno-trassowe kompatybilne z historycznym murem (naprawa zabytków).
POTRZEBUJESZ RZETELNEJ DIAGNOZY I WYCENY? SKONTAKTUJ SIĘ Z INŻYNIEREM SIVEL
Nie dobieramy technologii „w ciemno”. Prześlij nam zdjęcia uszkodzeń lub posiadaną dokumentację na biuro@sivel.pl albo zadzwoń pod numer +48 500 602 401. Nasz konstruktor przeanalizuje problem, wskaże bezpieczne rozwiązanie naprawcze i przedstawi kosztorys prac.

REALIZACJE W CAŁEJ POLSCE
Dysponujemy własnymi, mobilnymi brygadami inżynieryjno-wykonawczymi. Realizujemy roboty specjalistyczne we wszystkich 16 województwach.
ZAMÓW OCENĘ TECHNICZNĄ I WYCENĘ
Skonsultuj stan techniczny budynku bezpośrednio z inżynierem SIVEL. Przygotujemy wstępną ocenę technologiczną oraz kosztorys prac.
Szybka ścieżka wyceny: wyślij na biuro@sivel.pl 2–4 zdjęcia uszkodzeń, lokalizację budynku oraz krótki opis problemu.
Wyceń swój projekt →DLACZEGO INWESTORZY WYBIERAJĄ SIVEL?
- 1. Diagnoza przed wyceną: dobieramy technologię po rozpoznaniu przyczyny awarii, a nie z szablonu.
- 2. Projekt + Wykonawstwo: współpracujemy z uprawnionymi konstruktorami i rzeczoznawcami (pełna odpowiedzialność).
- 3. Minimalna inwazyjność: prowadzimy prace bez wyłączania budynku z użytkowania tam, gdzie to możliwe.
- 4. Certyfikowane systemy: Stati-Cal, Sika, Remmers, Weber, MC-Bauchemie, stal AISI 304/316 i S355.
- 5. Gwarancja kontraktowa: pisemna gwarancja jakości i pełna dokumentacja powykonawcza (również dla PINB i WKZ).
Najczęściej zadawane pytania (FAQ) — Ankrowanie budynków i murów
Czy ściągi stalowe i rozety będą widoczne na elewacji lub wewnątrz mieszkania?
Nie muszą być widoczne. W budynkach ocieplonych lub przygotowywanych do termomodernizacji ściągi obwodowe oraz płyty oporowe chowamy całkowicie w warstwie termoizolacji lub w wykutych bruzdach w murze. Ściągi wewnętrzne prowadzimy w przestrzeni stropowej, nad sufitem podwieszanym lub w warstwach podłogowych.
Ile czasu trwa ankrowanie domu jednorodzinnego lub kamienicy?
Ankrowanie domu jednorodzinnego na jednym lub dwóch poziomach zajmuje naszym brygadom zazwyczaj od 3 do 6 dni roboczych. W przypadku większych kamienic wielorodzinnych lub kościołów prace trwają średnio od 1 do 3 tygodni.
Czy ankrowanie budynku wymaga pozwolenia na budowę?
Wzmocnienie konstrukcji budynku ściągami stalowymi wymaga opracowania projektu technicznego przez uprawnionego konstruktora. W zależności od trybu prowadzenia prac (standardowa przebudowa/wzmocnienie vs realizacja decyzji PINB z art. 66 Prawa budowlanego lub naprawa szkód górniczych) pomagamy w dopełnieniu wszystkich formalności urzędowych.
Czym zabezpieczacie stalowe ściągi przed korozją pod tynkiem i styropianem?
Wszystkie elementy stalowe (cięgna, mufy, śruby rzymskie, płyty i narożniki oporowe) zabezpieczamy systemowo przez cynkowanie ogniowe lub wielowarstwowe powłoki epoksydowo-poliuretanowe klasy korozyjności C3/C4, a w obiektach zabytkowych o podwyższonej wilgotności stosujemy stal kwasoodporną AISI 316.
Czy samo spięcie budynku ściągami wystarczy, jeśli pękły już ściany nośne?
Ściągi stalowe przejmują globalne siły rozciągające i zatrzymują dalsze rozchodzenie się ścian, natomiast istniejące pęknięcia w murze należy równocześnie zszyć lokalnie prętami spiralnymi AISI 304/316 i wypełnić zaczynem iniekcyjnym, aby przywrócić pełną nośność przekroju ściany.
Czy wykonujecie ankrowanie budynków gospodarczych, stodół, kościołów i kamienic w całej Polsce?
Tak. Realizujemy ankrowanie każdego typu obiektów murowanych — od domów jednorodzinnych i familoków na Śląsku, przez śródmiejskie kamienice w Warszawie, Łodzi, Krakowie i Wrocławiu, aż po zabytkowe kościoły i obiekty przemysłowe w całym kraju.
