INIEKCJA WYSOKOCIŚNIENIOWA RYS I PĘKNIĘĆ
Iniekcja wysokociśnieniowa rys, pęknięć i szczelin roboczych to podstawowa technologia inżynieryjna pozwalająca na trwałe odtworzenie ciągłości konstrukcyjnej (sklejenie siłowe) oraz całkowitą wodoszczelność zarysowanych elementów żelbetowych, betonowych i murowanych. W firmie SIVEL realizujemy iniekcje ciśnieniowe zgodnie z normą PN-EN 1504-5 w garażach podziemnych, ścianach szczelinowych, przegubach i stykach dylatacyjnych, zbiornikach, tunelach oraz budynkach mieszkalnych i przemysłowych w całej Polsce.
Powierzchowne zaszpachlowanie pęknięcia zaprawą uszczelniającą od strony wnętrza jest nieskuteczne, ponieważ woda pod ciśnieniem hydrostatycznym bardzo szybko odspaja cienką warstwę szpachli, a niezabezpieczone zbrojenie wewnątrz rysy ulega przyspieszonej korozji wżerowej. W technologii iniekcji ciśnieniowej SIVEL wtłaczamy niskolepką żywicę (poliuretanową, epoksydową lub żel akrylowy) przy ciśnieniu od 20 do 200 bar przez system stalowych pakerów wierconych pod kątem 45°, wypełniając 100% przekroju rysy na całej grubości ściany lub płyty fundamentowej.
- Uszczelnianie cieknących rys i pęknięć w garażach podziemnych i piwnicach – dwustopniowa iniekcja żywicami poliuretanowymi (spienialnymi SPUR + elastycznymi PUR) tamująca aktywne wycieki wody pod ciśnieniem
- Siłowe (konstrukcyjne) sklejanie rys w belkach, stropach, słupach i fundamentach – iniekcja niskolepkich żywic epoksydowych przywracająca monolityczność przekroju żelbetowego
- Uszczelnianie przerw roboczych (styków płyta denna – ściana) i przejść instalacyjnych – iniekcja rys skurczowych oraz nieszczelnych blach i taśm bentonitowych w „białych wannach”
- Naprawa i odtwarzanie cieknących dylatacji konstrukcyjnych – iniekcja elastycznych żeli akrylowych i żywic poliuretanowych w strefę taśm dylatacyjnych oraz montaż wtórnych profili dylatacyjnych
- Iniekcja strukturalna spękanych murów ceglanych i kamiennych – wypełnianie rys i kawern zawiesinami mikrocementowymi oraz zaprawami wapienno-trassowymi pod kontrolowanym ciśnieniem
- Inwentaryzacja zarysowań i dobór żywicy wg PN-EN 1504-5 – pomiar szerokości rozwarcia rys szczelinomierzem optycznym, ocena ruchomości rysy i wystawienie pisemnej gwarancji szczelności
Jakie uszkodzenia i przecieki eliminujemy za pomocą iniekcji wysokociśnieniowej?
Każda rysa w elemencie betonowym lub murowanym ma swoją przyczynę fizyczną – od skurczu termicznego betonu, przez ciśnienie hydrostatyczne wody gruntowej, aż po przeciążenie konstrukcji:
Przeciekające ściany i płyty denne w garażach podziemnych („białe wanny”)
Pionowe rysy skurczowe w ścianach żelbetowych (powstające w pierwszych miesiącach po betonowaniu) oraz nieszczelne styki robocze na połączeniu płyty fundamentowej ze ścianą, przez które sączy się woda gruntowa i tworzą białe wykwity węglanowe (stalaktyty).
Rysy konstrukcyjne w belkach, podciągach, stropach i słupach żelbetowych
Rysy od zginania lub ścinania o rozwarciu >0,3 mm, które przerywają ciągłość strefy ściskanej betonu, obniżają sztywność elementu i otwierają dostęp wilgoci oraz chlorków bezpośrednio do zbrojenia głównego.
Cieknące szczeliny dylatacyjne w parkingach wielopoziomowych i zbiornikach
Uszkodzenie lub podwinięcie pierwotnej taśmy dylatacyjnej podczas betonowania skutkuje intensywnymi wyciekami wody przy każdym podniesieniu zwierciadła wód gruntowych lub podczas opadów deszczu.
Pęknięcia murów fundamentowych, sklepień ceglanych i szybów windowych
Zalane wodą podszybia dźwigów osobowych (uniemożliwiające odbiór UDT), zawilgocone i spękane mury piwniczne w kamienicach oraz nieszczelne przepusty rur i kabli przez przegrodę podziemną.
Klasyfikacja i dobór technologii iniekcji rys w SIVEL (wg PN-EN 1504-5)
Zastosowanie niewłaściwej żywicy (np. sztywnej żywicy epoksydowej w „pracującej” termicznie i mokrej rysie garażu podziemnego) prowadzi do ponownego pęknięcia betonu tuż obok sklejonej spoiny. Dlatego w SIVEL dobieramy medium iniekcyjne ściśle do warunków pracy przegrody:
1. Dwustopniowa iniekcja poliuretanowa (SPUR + PUR) – tamowanie wycieków i elastyczne uszczelnienie
Standard złoty przy uszczelnianiu mokrych i cieknących rys w garażach podziemnych i piwnicach. W pierwszym etapie przez pakery dolne wtłaczamy jednoskładnikową żywicę spienialną (SPUR), która w kontakcie z wodą gwałtownie pęcznieje i w ciągu kilkudziesięciu sekund zatrzymuje napływ wody pod ciśnieniem. W drugim etapie (często po 15–30 minutach przez pakery pośrednie) dotłaczamy dwuskładnikową, bezrozpuszczalnikową żywicę poliuretanową (PUR), która tworzy trwałe, elastyczne wypełnienie odporne na ruchy termiczne rysy.
- Zdolność przenoszenia odkształceń (pracy rysy) dzięki elastyczności utwardzonego poliuretanu
- Skuteczna ochrona prętów zbrojeniowych przecinających rysę przed korozją
- Zastosowanie: ściany szczelinowe, płyty fundamentowe, garaże podziemne, szyby windowe
2. Iniekcja niskolepkich żywic epoksydowych (EP) – siłowe sklejanie konstrukcji
Stosowana wyłącznie wtedy, gdy celem jest strukturalne sklejenie dwóch brzegów pękniętego elementu żelbetowego i przywrócenie mu pełnej wytrzymałości na ściskanie, rozciąganie i ścinanie (np. przed wklejeniem taśm węglowych CFRP). Dwuskładnikowa żywica epoksydowa o bardzo niskiej lepkości (100–300 mPa·s) wnika w rysy o rozwarciu już od 0,1 mm.
- Wytrzymałość utwardzonej żywicy epoksydowej na ściskanie: > 70–90 MPa, na rozciąganie: > 35–50 MPa
- Przyczepność do betonu wyższa niż wytrzymałość samego betonu na rozciąganie (> 3,5 MPa)
- Zastosowanie: zarysowane podciągi, belki podsuwnicowe, stropy, słupy, fundamenty pod maszyny
3. Iniekcja strukturalnych żeli akrylowych (poliuretanowo-akrylowych) – dylatacje i iniekcja kurtynowa
Żele akrylowe charakteryzują się lepkością zbliżoną do czystej wody (ok. 5–20 mPa·s!), regulowanym czasem żelowania (od 15 sekund do kilkunastu minut) oraz zdolnością do odwracalnego pęcznienia w kontakcie z wodą. Pozwala to na penetrację najdrobniejszych porów, uszczelnianie pracujących dylatacji konstrukcyjnych oraz tworzenie elastycznej osłony (kurtyny) na zewnętrznej powierzchni ściany lub pod płytą denną.
- Bardzo wysoka elastyczność i wydłużenie przy zerwaniu (> 200–300%)
- Możliwość wielokrotnej iniekcji przez węże iniekcyjne osadzane w stykach roboczych
- Zastosowanie: cieknące dylatacje, tunele, zbiorniki wody, zasłony przeciwfiltracyjne za ścianą

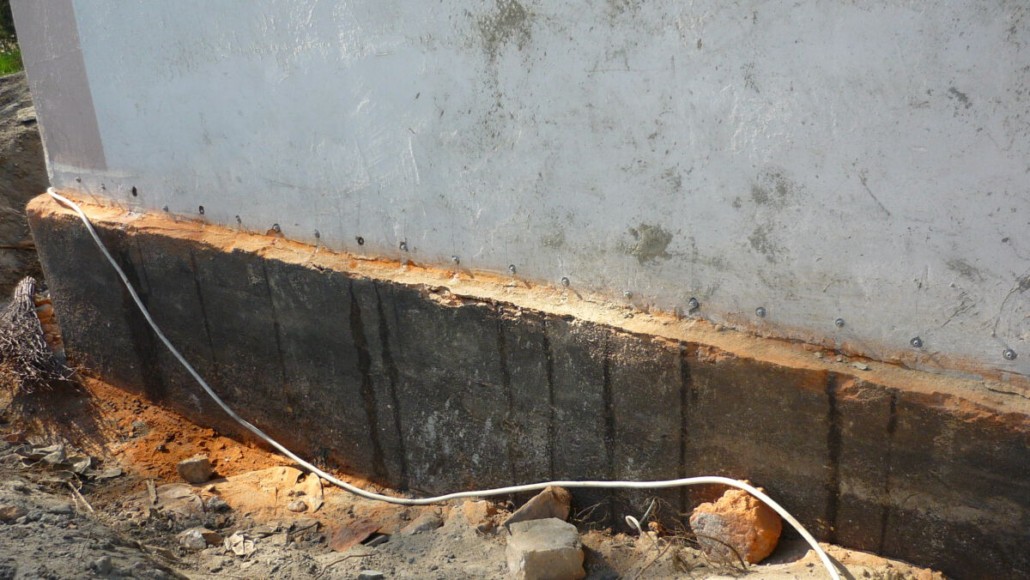

4. Iniekcja suspensji mikrocementowych i zapraw wapienno-trassowych (mury i masywy)
W spękanych murach ceglanych, kamiennych oraz masywnych fundamentach betonowych o dużych pustkach wewnętrznych stosowanie żywic syntetycznych w dużych objętościach jest nieekonomiczne lub niewskazane konserwatorsko. W takich przegroda tłoczymy pod ciśnieniem 2–10 bar ultradrobne zaczynie mikrocementowe (uziarnienie d95 < 16 μm) lub bezskurczowe iniekty mineralne na bazie wapna i trassu.
- Pełna kompatybilność fizykochemiczna i paroprzepuszczalność w murach historycznych
- Siłowe zespolenie rozwarstwionego muru przed lub równolegle ze zszywaniem prętami spiralnymi
- Zastosowanie: kamienice, zabytki, mury oporowe, przyczółki mostowe
Porównanie parametrów technicznych i zakresów stosowania technologii
| Rodzaj materiału iniekcyjnego | Klasa wg PN-EN 1504-5 | Praca w mokrej / cieknącej rysie | Charakter spoiny po utwardzeniu | Główne przeznaczenie |
|---|---|---|---|---|
| Żywica poliuretanowa (SPUR + PUR) | Klasa D (odkształcalne) | Tak (nawet pod naporem wody) | Elastyczna, wodoszczelna | Uszczelnianie rys i styków w garażach i piwnicach |
| Żywica epoksydowa (EP) | Klasa F (przenoszące siły) | Tylko rysy suche / matowo-wilgotne | Sztywna, wysokowytrzymała (>70 MPa) | Siłowe sklejanie belek, stropów, słupów i podciągów |
| Żel akrylowy (akrylanowy) | Klasa S (pęczniejące) | Tak (pełna hydroaktywność) | Żelowa, superelastyczna | Dylatacje, mikropęknięcia, iniekcja kurtynowa za ścianą |
| Mikrocement / Zaczyn trassowy | Iniekt mineralny (siłowy) | Tak (środowisko wilgotne) | Mineralna (moduł zbliżony do muru) | Spękane mury ceglane, kamienne i masywne fundamenty |
Granice metody i najczęstsze błędy przy iniekcji rys w żelbecie
CO DECYDUJE O TRWAŁOŚCI NAPRAWY — PRAKTYKA INŻYNIERSKA SIVEL
Dlaczego po amatorskiej iniekcji rysa w garażu podziemnym zaczyna znowu przeciekać zimą? Najczęstszy błąd wykonawców polega na wtłoczeniu wyłącznie taniej, jednoskładnikowej piany poliuretanowej (SPUR) bez dotłoczenia właściwej żywicy bezpianowej (PUR). Piana ma otwartą lub półzamkniętą strukturę porowatą i służy wyłącznie do chwilowego zatrzymania wypływu wody – pozostawiona sama w rysie po kilku miesiącach kurczy się i przepuszcza wodę! Drugim kardynalnym błędem jest wiercenie pakerów bezpośrednio w osi rysy (na wprost) zamiast mijankowo pod kątem 45° – odwiert w osi rysy przecina ją tylko przy samej powierzchni, zostawiając 80% głębokości ściany bez żywicy i zapychając rysę zwiercinami betonowymi.
- Standard wykonawczy SIVEL: Wiercimy wyłącznie naprzemiennie (szachownicowo) po obu stronach rysy pod kątem 45° tak, aby otwór wiertniczy przeciął płaszczyznę pęknięcia dokładnie w połowie grubości ściany żelbetowej. Przy uszczelnianiu przecieków zawsze stosujemy proces dwustopniowy (spienienie + pełne dotłoczenie żywicą elastyczną PUR), a przy sklejaniu epoksydowym zamykamy powierzchnię rysy szpachlą epoksydową i prowadzimy iniekcję od dołu ku górze do momentu wypływu czystej żywicy z kolejnego pakera odpowietrzającego.
Norma PN-EN 1504-5, atesty PZH i dokumentacja powykonawcza
Wszystkie prace iniekcyjne w konstrukcjach betonowych realizujemy zgodnie z normą PN-EN 1504-5 (Wyroby i systemy do ochrony i napraw konstrukcji betonowych – Część 5: Iniekcja betonu) oraz instrukcjami ITB. Stosujemy wyłącznie certyfikowane żywice renomowanych producentów (Sika, MC-Bauchemie, Remmers, Mapei, Webac) posiadające oznakowanie CE oraz atesty higieniczne PZH (również do kontaktu z wodą pitną w zbiornikach).
Dla zarządców nieruchomości, wspólnot mieszkaniowych i generalnych wykonawców sporządzamy powykonawczą mapę zainiektowanych rys i przerw roboczych z podaniem długości w metrach bieżących, zużycia żywicy oraz warunków pisemnej gwarancji szczelności.
Jak przebiega ciśnieniowa iniekcja rys i pęknięć w SIVEL?
Realizujemy prace w uporządkowanym procesie inżynieryjnym – od diagnozy i projektu wykonawczego po protokolarny odbiór robót i przekazanie gwarancji:
Oczyszczamy pas wzdłuż pęknięcia do surowego betonu/muru, mierzymy rozwarcie rysy, oceniamy obecność wody pod ciśnieniem i wybieramy właściwy system iniekcyjny (PUR, EP, żel akrylowy lub mikrocement).
Wiercimy otwory Ø 10–14 mm naprzemiennie po obu stronach rysy (w rozstawie równym ok. połowie grubości elementu), przecinając rysę w jej środkowej strefie, po czym dokładnie odpylamy otwory sprężonym powietrzem.
Montujemy wysokociśnieniowe pakery stalowe z kalamitkami zwrotnymi. Przy iniekcji siłowej żywicą epoksydową zamykamy na powierzchni bieg rysy szybkowiążącą szpachlą epoksydową (korkiem powierzchniowym).
W rysach cieknących podajemy żywicę spienialną SPUR w celu odcięcia napływu wody gruntowej. W rysach suchych weryfikujemy komunikację pomiędzy sąsiednimi pakerami.
Pompa wysokociśnieniowa wtłacza docelową żywicę (elastyczną PUR lub konstrukcyjną EP) paker po pakerze (od dołu ku górze lub od jednego końca do drugiego), aż żywica wypełni całą przestrzeń rysy.
Po związaniu żywicy wykręcamy lub obcinamy pakery, zasklepiamy otwory montażowe bezskurczową zaprawą systemową i przekazujemy suchą, monolityczną przegrodę z gwarancją.
Ile kosztuje iniekcja ciśnieniowa rys i pęknięć? Czynniki wyceny
Koszt iniekcji rys rozliczany jest najczęściej za metr bieżący (mb) uszczelnionej lub sklejonej rysy (wraz z wierceniem, pakerami i materiałem) i zależy od:
- Grubość elementu żelbetowego (ściany lub płyty dennej) – ściana grubości 25 cm wymaga mniejszej ilości żywicy i krótszych odwiertów niż płyta fundamentowa grubości 80–120 cm
- Szerokość rozwarcia rysy i obecność kawern wewnętrznych – rysa włoskowata 0,3 mm pochłania ok. 0,2–0,4 kg żywicy/mb, podczas gdy zrakowaciały styk roboczy potrafi przyjąć 1,5–3,0 kg/mb
- Charakter wycieku wody – rysa matowo-wilgotna (iniekcja jednostopniowa) vs aktywny wyciek wody pod wysokim ciśnieniem hydrostatycznym (iniekcja dwustopniowa SPUR + PUR lub żel akrylowy)
- Łączna długość rys do zainiektowania na obiekcie – przy większym metrażu (np. kilkadziesiąt lub kilkaset metrów bieżących w garażu podziemnym) stawka jednostkowa za 1 mb jest znacząco niższa
- Dostępność rysy – praca z poziomu posadzki vs iniekcja rys na stropie wysokiego garażu lub w zalanym podszybiu windowym
W celu uzyskania bezpłatnej wstępnej analizy kosztów prześlij zdjęcia, rzuty lub opis obiektu na biuro@sivel.pl albo skontaktuj się bezpośrednio z naszym inżynierem pod numerem +48 500 602 401.
W jakich obiektach realizujemy iniekcje ciśnieniowe rys?
Garaże podziemne w budynkach wielorodzinnych i biurowcach
Likwidacja przecieków ze ścian szczelinowych, ścian żelbetowych, płyt dennych, dylatacji i podszybi windowych dla wspólnot i generalnych wykonawców.
Konstrukcje przemysłowe, stropy, podciągi i fundamenty maszyn
Siłowe sklejanie zarysowanych elementów żelbetowych żywicami epoksydowymi (PN-EN 1504-5 klasa F) przywracające sztywność i nośność.
Zbiorniki żelbetowe, oczyszczalnie, tunele i przepusty
Uszczelnianie ścian i den zbiorników wody pitnej, przeciwpożarowej oraz komunalnych obiektów inżynieryjnych żywicami z atestem PZH.
Kamienice, budynki zabytkowe i domy jednorodzinne
Ciśnieniowa iniekcja spękanych ław fundamentowych, ścian piwnicznych i murów ceglanych eliminująca przecieki i scalająca konstrukcję.
POTRZEBUJESZ RZETELNEJ DIAGNOZY I WYCENY? SKONTAKTUJ SIĘ Z INŻYNIEREM SIVEL
Nie dobieramy technologii „w ciemno”. Prześlij nam zdjęcia uszkodzeń lub posiadaną dokumentację na biuro@sivel.pl albo zadzwoń pod numer +48 500 602 401. Nasz konstruktor przeanalizuje problem, wskaże bezpieczne rozwiązanie naprawcze i przedstawi kosztorys prac.
ZAMÓW OCENĘ TECHNICZNĄ I WYCENĘ
Skonsultuj stan techniczny budynku bezpośrednio z inżynierem SIVEL. Przygotujemy wstępną ocenę technologiczną oraz kosztorys prac.
Szybka ścieżka wyceny: wyślij na biuro@sivel.pl 2–4 zdjęcia uszkodzeń, lokalizację budynku oraz krótki opis problemu.
Wyceń swój projekt →DLACZEGO INWESTORZY WYBIERAJĄ SIVEL?
- 1. Diagnoza przed wyceną: dobieramy technologię po rozpoznaniu przyczyny awarii, a nie z szablonu.
- 2. Projekt + Wykonawstwo: współpracujemy z uprawnionymi konstruktorami i rzeczoznawcami (pełna odpowiedzialność).
- 3. Minimalna inwazyjność: prowadzimy prace bez wyłączania budynku z użytkowania tam, gdzie to możliwe.
- 4. Certyfikowane systemy: Stati-Cal, Sika, Remmers, Weber, MC-Bauchemie, stal AISI 304/316 i S355.
- 5. Gwarancja kontraktowa: pisemna gwarancja jakości i pełna dokumentacja powykonawcza (również dla PINB i WKZ).
POWIĄZANE USŁUGI INŻYNIERYJNE
Najczęściej zadawane pytania (FAQ) — INIEKCJA WYSOKOCIŚNIENIOWA RYS I PĘKNIĘĆ
Czym różni się iniekcja żywicą poliuretanową od iniekcji żywicą epoksydową?
Żywica poliuretanowa (PUR) po utwardzeniu pozostaje elastyczna i reaguje z wodą – służy do trwałego uszczelniania mokrych, cieknących rys oraz styków w garażach podziemnych i piwnicach, które pracują pod wpływem zmian temperatury. Żywica epoksydowa (EP) po związaniu jest twarda jak skała (wytrzymałość na ściskanie >70 MPa) i służy do siłowego, konstrukcyjnego sklejania pękniętych belek, stropów, słupów i fundamentów w celu przywrócenia im pierwotnej nośności.
Czy iniekcję cieknącej ściany w garażu podziemnym można wykonać w trakcie zimy lub podczas deszczu?
Tak! Co więcej, prowadzenie iniekcji uszczelniającej w okresie podwyższonego poziomu wód gruntowych (wiosenne roztopy, jesienne ulewy) jest bardzo korzystne, ponieważ wszystkie aktywne drogi filtracji wody są widoczne, a żywica poliuretanowa natychmiast reaguje z wodą znajdującą się w szczelinie i pozwala od razu zweryfikować 100% skuteczność zatrzymania wycieku.
Czy wiercenie otworów pod pakery nie uszkodzi zbrojenia w ścianie żelbetowej?
Otwory iniekcyjne mają niewielką średnicę (zazwyczaj 10 mm lub 12 mm) i wiercone są ukośnie na głębokość równą połowie grubości ściany. Przed wierceniem w elementach silnie zbrojonych (np. słupach i belkach podciągowych) lokalizujemy pręty główne i strzemiona detektorem elektromagnetycznym, prowadząc odwierty w oczkach siatki zbrojeniowej.
Jaką gwarancję otrzymuję na uszczelnienie rys w garażu podziemnym lub piwnicy?
Na wykonane przez SIVEL iniekcje ciśnieniowe udzielamy pisemnej, wieloletniej gwarancji szczelności. Jeżeli w okresie gwarancyjnym w zainiektowanym styku lub rysie pojawi się jakiekolwiek zawilgocenie, nasza ekipa bezpłatnie wykonuje dotłoczenie kontrolne.
