Ankrowanie budynków, wzmacnianie fundamentów i naprawa szkód górniczych – Śląsk (Katowice, Gliwice, Zabrze, Bytom, Rybnik)
W województwie śląskim (Górnośląskie Zagłębie Węglowe, Rybnicki Okręg Węglowy, Zagłębie Dąbrowskie) główną przyczyną pękania ścian, zarysowania ław fundamentowych i przechyłów budynków są deformacje ciągłe i nieciągłe terenu górniczego (kategorie I–V) oraz wstrząsy parasejsmiczne. Zespół inżynieryjny SIVEL realizuje na całym Śląsku kompleksowe ankrowanie budynków stalowymi ściągami, klamrowanie murów prętami spiralnymi AISI 304/316, podbijanie fundamentów oraz sporządza ekspertyzy i kosztorysy KNR pod refundację ze szkód górniczych (PGG, JSW, SRK, Tauron Wydobycie).
Specyfika geotechniczno-konstrukcyjna Górnego Śląska i ROW — jak niecka górnicza niszczy budynki?
Podczas podziemnej eksploatacji pokładów węgla kamiennego (oraz na terenach pogórniczych obsługiwanych przez SRK S.A., gdzie dochodzi do wtórnej aktywacji pustek i zmian reżimu wód podziemnych) na powierzchni terenu tworzy się tzw. niecka obniżeń górniczych. Budynek znajdujący się w zasięgu wpływów eksploatacji poddawany jest równocześnie czterem niszczącym oddziaływaniom:
- Poziome odkształcenia rozciągające gruntu (+ε [mm/m]): występujące na obrzeżach niecki obniżeń. Grunt pod fundamentem „rozjeżdża się”, wywołując ogromne siły tarcia w poziomie posadowienia. W budynkach pozbawionych żelbetowych wieńców i przepon prowadzi to do rozerwania ław fundamentowych, pionowych i ukośnych pęknięć ścian nośnych oraz niebezpiecznego wysuwania się belek stropowych z gniazd oparcia!
- Poziome odkształcenia ściskające (−ε [mm/m]): w centrum niecki grunt napiera na ściany piwniczne, powodując ich wybrzuszanie, miażdżenie cegły, wypiętrzanie posadzek oraz deformację stolarki okiennej i drzwiowej.
- Krzywizna terenu (R) i nachylenie (T [mm/m]): wywołujące tzw. pracę budynku „na siodle” (przewieszenie narożników budynku) lub „w muldzie” (zginanie środka bryły) oraz trwałe wychylenie budynku od pionu.
- Drgania i wstrząsy górnicze (tąpnięcia): przyspieszenia drgań gruntu powodują nagłe zarysowania osłabionych nadproży, gzymsów, kominów i sklepień.
Zakres robót inżynieryjnych SIVEL na terenie województwa śląskiego
| Technologia SIVEL na Śląsku | Zastosowanie w budynkach uszkodzonych przez szkody górnicze | Miasta i powiaty realizacji |
|---|---|---|

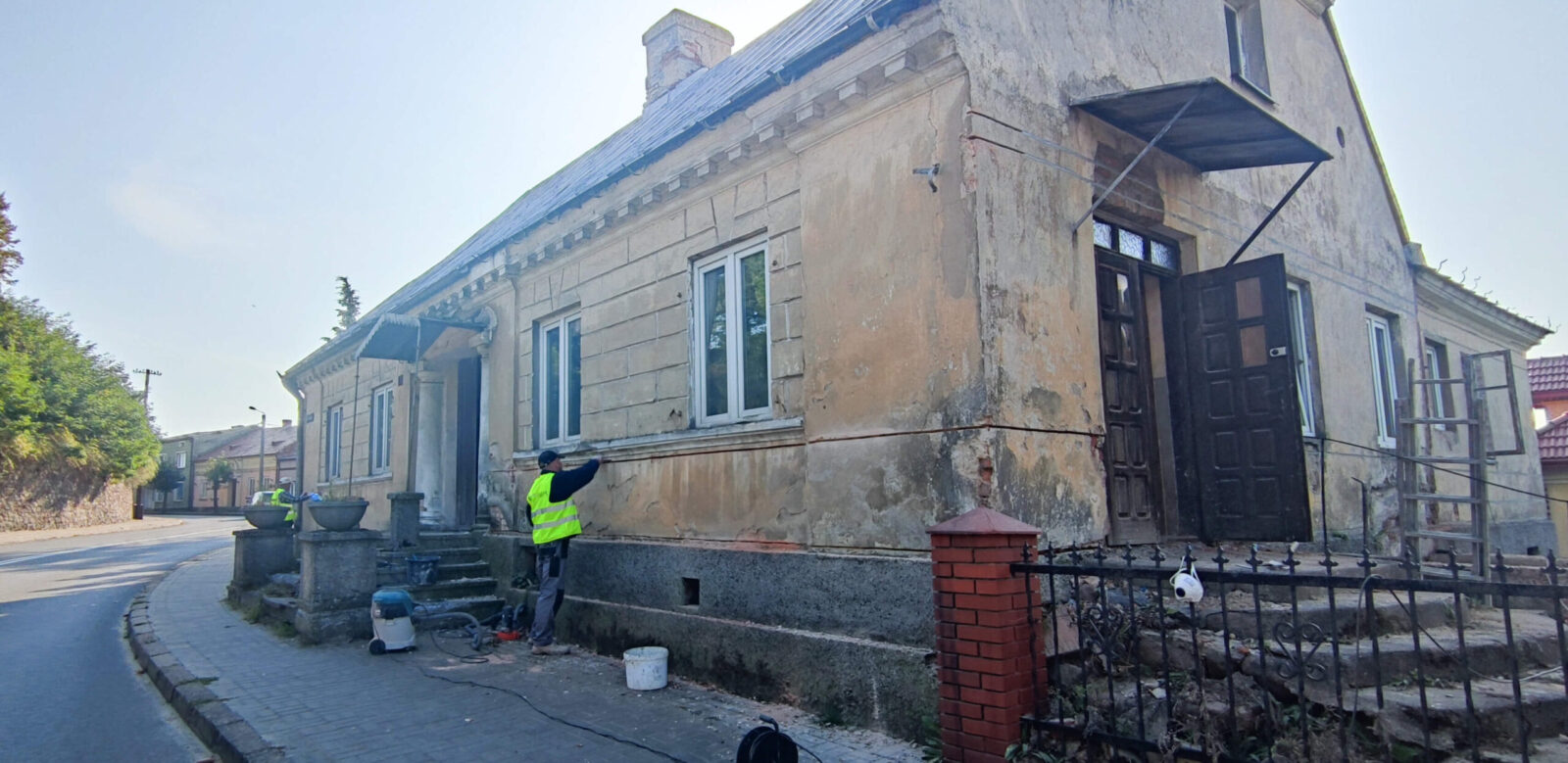

| Obwodowe i poprzeczne ankrowanie budynków ściągami stalowymi | Montaż stalowych ściągów prętowych (S355 Ø 20–36 mm) ze śrubami rzymskimi i kutymi płytami oporowymi (rozetami) w poziomie stropów i poddasza — zastępuje brakujące wieńce żelbetowe i spina rozchodzące się mury | Katowice, Bytom, Ruda Śląska, Zabrze, Gliwice, Chorzów, Świętochłowice, Piekary Śląskie |
| Zszywanie i klamrowanie ścian prętami spiralnymi AISI 304/316 | Zbrojenie spoin wspornych i nadproży okiennych walcowanymi prętami helikalnymi na zaprawie niekurczliwej StatiWall + iniekcja ciśnieniowa rys | Rybnik, Jastrzębie-Zdrój, Wodzisław Śląski, Żory, Racibórz, Knurów, Czerwionka-Leszczyny, Pszczyna |
| Wzmacnianie i podbijanie fundamentów oraz klamrowanie ław | Zespalanie pękniętych ław fundamentowych żelbetowymi przeponami i oczepami, podbijanie odcinkowe, mikropale oraz dylatowanie długich budynków | Sosnowiec, Dąbrowa Górnicza, Będzin, Czeladź, Jaworzno, Tychy, Mikołów, Łaziska Górne, Bieruń |
| Iniekcje przeciwwodne w podtopionych piwnicach (zalewiska pogórnicze) | Tamowanie wycieków wody gruntowej w piwnicach i garażach po osiadaniu terenu górniczego (iniekcja kurtynowa i krystaliczna) | Tarnowskie Góry, Częstochowa, Bielsko-Biała, Cieszyn, Mysłowice, Siemianowice Śląskie |
Dokumentacja i kosztorysy pod odszkodowania z KWK / PGG / JSW / SRK
Jako wykonawca robót specjalistycznych oraz biuro inżynieryjne przygotowujemy dla właścicieli domów jednorodzinnych, wspólnot mieszkaniowych, parafii i przedsiębiorstw na Śląsku pełną dokumentację techniczną (zobacz szczegóły procedury odszkodowawczej i PINB): ekspertyzy budowlane, projekty budowlano-wykonawcze ankrowania i wzmocnienia fundamentów oraz kosztorysy inwestorskie KNR akceptowane przez działy szkód górniczych spółek węglowych (PGG S.A., JSW S.A., SRK S.A., Południowy Koncern Węglowy).
Granice metod, warunki skuteczności i praktyka inżynierska SIVEL
CO DECYDUJE O TRWAŁOŚCI NAPRAWY — PRAKTYKA WYKONAWCZA SIVEL
W inżynierii napraw konstrukcji budowlanych najdroższym błędem jest usuwanie wyłącznie skutków widocznych na powierzchni (szpachlowanie pęknięć, malowanie zawilgoconego tynku) bez wyeliminowania fizycznej przyczyny awarii. W SIVEL każdą realizację opieramy na trzech twardych zasadach inżynierskich:
- Najpierw stabilizacja podłoża i ustroju nośnego, potem naprawa muru: jeżeli budynek nadal aktywnie osiada na słabym gruncie, przed zszyciem ścian prętami spiralnymi lub iniekcją rys najpierw zatrzymujemy osiadanie fundamentu (mikropale, podbicie odcinkowe, kolumny Jet Grouting lub iniekcja gruntowa).
- Dobór technologii do materiału rodzimego: w konstrukcjach żelbetowych stosujemy systemy klasy R3/R4 i żywice wg PN-EN 1504, natomiast w historycznych kamienicach i zabytkach – kompatybilne zaprawy wapienno-trassowe wolne od cementu portlandzkiego oraz stal kwasoodporną AISI 304/316.
- Pełna kontrola jakości (QA/QC): prowadzimy badania przyczepności Pull-Off, próbne obciążenia kotew i mikropali, sondowania kontrolne gruntu oraz monitoring geodezyjny i szczelinomierzowy, wystawiając pisemną gwarancję kontraktową.
Jak przebiega współpraca i realizacja prac z SIVEL – 6 kroków
Niezależnie od tego, czy zgłaszasz uszkodzony dom jednorodzinny, kamienicę wspólnoty mieszkaniowej czy obiekt przemysłowy, proces realizacji prowadzimy w uporządkowanym reżimie inżynieryjnym:
Przesyłasz nam 2–4 zdjęcia uszkodzeń, opis obiektu oraz lokalizację na biuro@sivel.pl lub dzwonisz pod +48 500 602 401. Inżynier SIVEL ocenia stopień pilności i proponuje plan działania.
Przeprowadzamy oględziny inżynierskie, pomiary rozwarcia rys, ugięć, pionowości i wilgotności, a w razie konieczności – odkrywki fundamentów oraz badania geotechniczne gruntu.
Przedstawiamy szczegółową ofertę techniczno-cenową (oraz w razie wymogu prawnego opracowujemy ekspertyzę budowlaną i projekt wykonawczy wzmocnienia podpisany przez konstruktora bez ograniczeń).
Nasza ekipa dostarcza na miejsce certyfikowane materiały i sprzęt (wiertnice, pompy iniekcyjne, zestawy kotwiące), zabezpieczając wykończone pomieszczenia i otoczenie budynku.
Wykonujemy wzmocnienia fundamentów, ankrowanie, zszywanie murów lub iniekcje ciśnieniowe zgodnie z reżimem technologicznym norm PN-EN i instrukcji WTA / ITB.
Przekazujemy Inwestorowi protokół odbioru robót, atesty wbudowanych materiałów, dokumentację powykonawczą (również dla PINB / WKZ / ubezpieczyciela) oraz wieloletnią gwarancję.
SZYBKA WYCENA INŻYNIERSKA NA PODSTAWIE ZDJĘĆ — CAŁA POLSKA
Nie musisz czekać tygodniami na wstępne oszacowanie zakresu prac z zakresu Ankrowanie budynków, wzmacnianie fundamentów i naprawa szkód górniczych – Śląsk (Katowice, Gliwice, Zabrze, Bytom, Rybnik). Jako zespół wykonawczo-projektowy SIVEL realizujemy inwestycje we wszystkich 16 województwach w Polsce.
- Zrób 2–4 zdjęcia uszkodzeń: jedno zbliżenie na pęknięcie/zarysowanie (najlepiej z przyłożoną miarką lub monetą dla skali) oraz jedno zdjęcie szerszego planu całej ściany lub elewacji.
- Podaj lokalizację i krótki opis: napisz, w jakiej miejscowości znajduje się obiekt, z jakiego materiału jest wybudowany (np. cegła, żelbet, pustak) i czy posiadasz dokumentację lub nakaz PINB.
- Wyślij na biuro@sivel.pl lub zadzwoń: +48 500 602 401. Nasz konstruktor przeanalizuje zgłoszenie i przedstawi optymalną technologię naprawy wraz z szacunkowym budżetem.
ZAMÓW OCENĘ TECHNICZNĄ I WYCENĘ
Skonsultuj stan techniczny budynku bezpośrednio z inżynierem SIVEL. Przygotujemy wstępną ocenę technologiczną oraz kosztorys prac.
Szybka ścieżka wyceny: wyślij na biuro@sivel.pl 2–4 zdjęcia uszkodzeń, lokalizację budynku oraz krótki opis problemu.
Wyceń swój projekt →DLACZEGO INWESTORZY WYBIERAJĄ SIVEL?
- 1. Diagnoza przed wyceną: dobieramy technologię po rozpoznaniu przyczyny awarii, a nie z szablonu.
- 2. Projekt + Wykonawstwo: współpracujemy z uprawnionymi konstruktorami i rzeczoznawcami (pełna odpowiedzialność).
- 3. Minimalna inwazyjność: prowadzimy prace bez wyłączania budynku z użytkowania tam, gdzie to możliwe.
- 4. Certyfikowane systemy: Stati-Cal, Sika, Remmers, Weber, MC-Bauchemie, stal AISI 304/316 i S355.
- 5. Gwarancja kontraktowa: pisemna gwarancja jakości i pełna dokumentacja powykonawcza (również dla PINB i WKZ).
POWIĄZANE USŁUGI INŻYNIERYJNE
Pytania i odpowiedzi — Ankrowanie budynków i naprawa szkód górniczych – Śląsk
Czy SIVEL realizuje ankrowanie budynków bezpośrednio na Śląsku (Katowice, Bytom, Rybnik, Gliwice, Zabrze)?
Tak! Województwo śląskie oraz Rybnicki Okręg Węglowy to jeden z głównych obszarów działania naszych brygad inżynieryjnych. Dojeżdżamy bezpośrednio na wizje lokalne i realizujemy kompleksowe ankrowanie kamienic, familoków, domów jednorodzinnych oraz obiektów przemysłowych na całym Śląsku.
Czy koszt ankrowania budynku na Śląsku można rozliczyć z odszkodowania za szkody górnicze?
Tak. Zabezpieczenie budynku przed postępującymi szkodami górniczymi oraz usunięcie powstałych spękań konstrukcyjnych podlega finansowaniu lub refundacji przez zakład górniczy (np. PGG, JSW, SRK). Przygotowujemy projekt techniczny, kosztorys KNR oraz kompletną dokumentację powykonawczą do rozliczenia z kopalnią.
Czy ściągi stalowe do ankrowania budynku muszą być widoczne na zewnątrz elewacji?
Nie zawsze. W budynkach z ceglaną elewacją historyczną (np. śląskie familoki i kamienice) często stosujemy ozdobne kute rozety oporowe na zewnątrz. W domach jednorodzinnych i budynkach ocieplanych styropianem płyty oporowe oraz ściągi możemy jednak całkowicie ukryć w warstwie termoizolacji lub w bruzdach podtynkowych.
Jak szybko można zamówić wycenę ankrowania lub naprawy fundamentów na Śląsku?
Prześlij zdjęcia pęknięć budynku oraz informację o miejscowości (i ewentualnej kategorii szkód górniczych) na adres biuro@sivel.pl lub zadzwoń pod numer +48 500 602 401. Nasz inżynier przygotuje wstępną ocenę i umówi wizję lokalną.
