Plomby szklane, gipsowe i szczelinomierze – jak sprawdzić, czy pęknięcie na ścianie w domu nadal pracuje?

1. Rysa martwa (historyczna) a rysa czynna (progresywna) – dlaczego to rozróżnienie chroni budżet inwestora?

Kiedy właściciel domu jednorodzinnego (lub osoba kupująca starszy dom z rynku wtórnego) dostrzega pęknięcie na ścianie nośnej, naturalnie pojawia się pytanie: „czy ten budynek nadal osiada i pęka, czy też rysa powstała 20 lat temu i od dawna nic się z nią nie dzieje?”.

Z inżynierskiego punktu widzenia odpowiedź na to pytanie ma fundamentalne znaczenie zarówno dla bezpieczeństwa konstrukcji, jak i dla kosztów naprawy:

• Jeżeli rysa jest ustabilizowana (martwa): Oznacza to, że czynnik, który wywołał pęknięcie w przeszłości (np. początkowa konsolidacja gruntu po wybudowaniu domu, dawna nieszczelność rury spustowej lub jednorazowe wstrząsy od przebudowy drogi), przestał już działać, a fundamenty spoczywają obecnie na stabilnym podłożu. W takiej sytuacji inwestor nie musi ponosić kosztów podbijania fundamentów czy wiercenia mikropali – wystarczająca jest lokalna naprawa i zespolenie muru poprzez kotwienie murów prętami spiralnymi oraz iniekcję ciśnieniową rys.
• Jeżeli rysa jest czynna (pracująca): Oznacza to, że krawędzie pęknięcia wciąż przemieszczają się względem siebie (szczelina poszerza się w osi poziomej lub przesuwa pionowo). W takim przypadku konieczne jest połączenie naprawy ścian ze stabilizacją osiadającego budynku lub ankrowaniem murów.

2. Plomby (marki) gipsowe i plomby szklane – zasada działania, zalety i ograniczenia

W praktyce budowlanej i diagnostycznej od dziesięcioleci wykorzystuje się proste wskaźniki kruche, których zadaniem jest jednoznaczne zasygnalizowanie każdego ruchu brzegów rysy po dacie ich założenia:

A. Plomby (marki) gipsowe

Plomba gipsowa to uformowany w poprzek pęknięcia „biszkopt” lub prostokątny pasek z czystego zaczynu gipsowego o długości około 12–15 cm, szerokości 4–6 cm i grubości 6–10 mm. Czysty gips budowlany (bez dodatku wapna, piasku czy polimerów uelastyczniających!) po wyschnięciu charakteryzuje się bardzo wysoką kruchością. Jeżeli mur po obu stronach szczeliny rozsunie się choćby o 0,05–0,10 mm, na gładkiej powierzchni białej plomby gipsowej natychmiast pojawia się ostra rysa, na której wpisuje się datę jej zauważenia.

• Ograniczenie: Gips jest materiałem higroskopijnym – chłonie wilgoć z powietrza, pęcznieje i ulega degradacji na mrozie. Dlatego plomby gipsowe zakłada się wyłącznie wewnątrz suchych pomieszczeń.

B. Plomby szklane

Na elewacjach zewnętrznych oraz w zawilgoconych piwnicach zamiast gipsu stosuje się plomby ze szkła płaskiego (o grubości 1,5–2,0 mm i wymiarach ok. 25 × 100 mm). Końce szkiełka mocuje się po obu stronach pęknięcia za pomocą sztywnego, dwuskładnikowego kleju epoksydowego (lub zaprawy szybkowiążącej), tak aby środkowa część szkła przebiegała nad samą szczeliną bez podparcia.

• Zaleta: Szkło nie odkształca się plastycznie i jest odporne na deszcz oraz mróz. Co więcej, kształt pęknięcia szkiełka podpowiada inżynierowi charakter sił w murze (pęknięcie prostopadłe do osi szkiełka świadczy o rozciąganiu, a ukośne o ścinaniu pionowym).

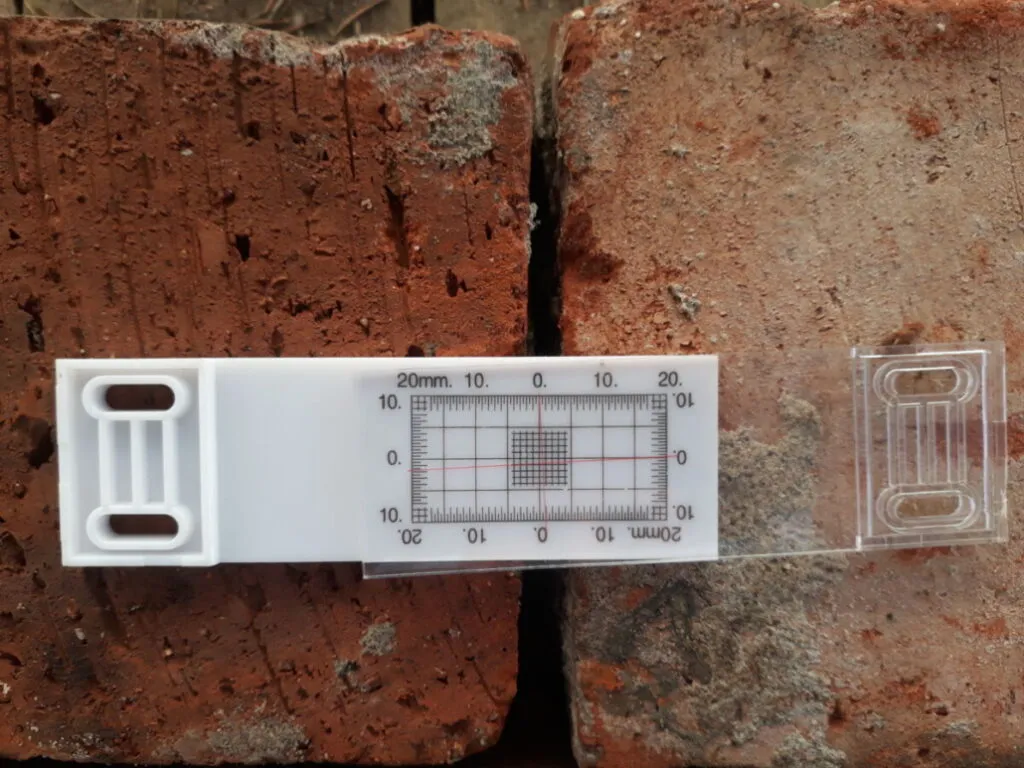

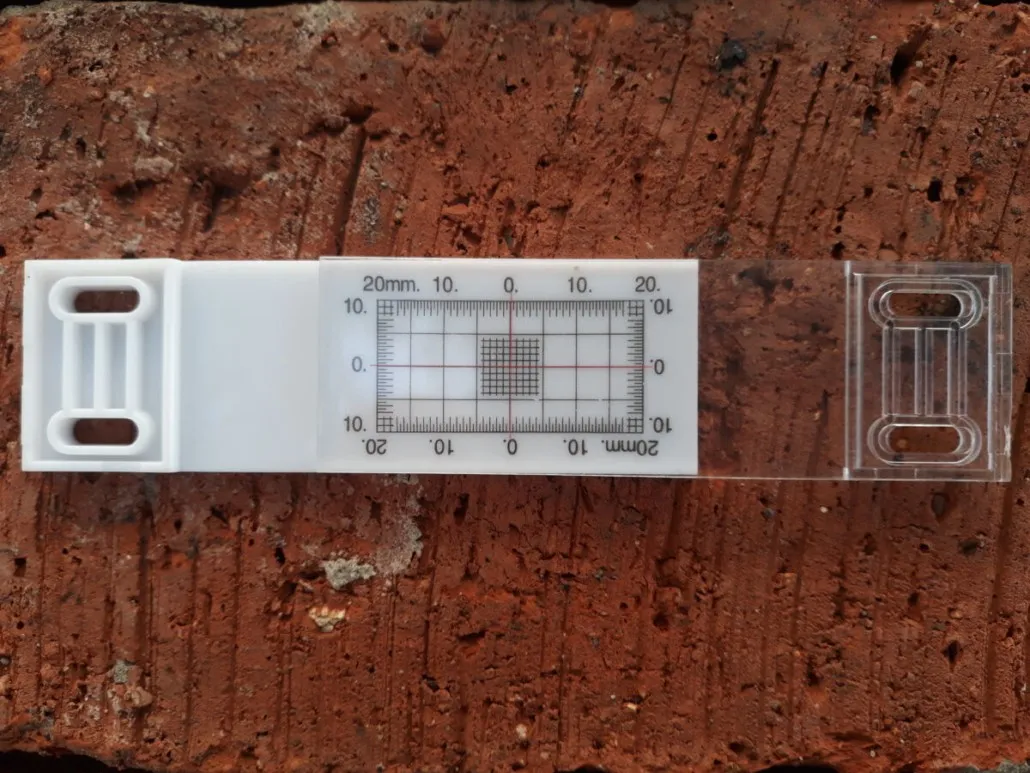

3. Szczelinomierze (rychłomierze) płytkowe 2D i 3D – jak inżynier mierzy pracę pęknięć w ułamkach milimetra?

Choć plomba gipsowa lub szklana jest świetnym wskaźnikiem alarmowym, ma jedną zasadniczą wadę: po pęknięciu plomby wiemy jedynie, że ruch wystąpił, ale nie wiemy, czy od tego czasu rysa nadal się powiększa i z jaką prędkością.

Dlatego podczas profesjonalnych przeglądów technicznych, ekspertyz budowlanych oraz monitoringu budynków narażonych na drgania i głębokie wykopy (jak w dokumentowanym przez SIVEL w lipcu 2025 r. przypadku uszkodzeń kamienic przy budowie tunelu kolejowego w Łodzi) stosujemy szczelinomierze (rychłomierze) płytkowe z noniuszem:

4. Instrukcja krok po kroku: Jak prawidłowo zamontować plombę kontrolną lub szczelinomierz na ścianie?

Aby monitoring pęknięć w domu jednorodzinnym miał wartość diagnostyczną dla inżyniera konstruktora, montaż punktów pomiarowych musi spełniać cztery warunki techniczne:

1. Bezwzględne odkucie tynku do konstrukcji muru: Nigdy nie należy przyklejać plomby ani szczelinomierza bezpośrednio na warstwę farby, tapety, gładzi gipsowej czy tynku cementowo-wapiennego! Tynk w strefie rysy jest niemal zawsze odspojony od cegły i pracuje pod wpływem temperatury w pokoju. W miejscu montażu należy skuć pas tynku o wymiarach ok. 15 × 10 cm, odsłaniając lico cegły lub pustaka po obu stronach szczeliny.
2. Wybór reprezentatywnych punktów na długości rysy: Na pojedynczym długim pęknięciu ukośnym lub pionowym warto założyć przynajmniej 2 punkty kontrolne – jeden w strefie największego rozwarcia, a drugi w pobliżu wierzchołka (końca) rysy, co pozwoli zaobserwować również jej ewentualne wydłużanie się.
3. Trwałe zakotwienie i opisanie punktu pomiarowego: Każdy punkt otrzymuje unikalny numer (np. P-1, P-2) oraz dokładną datę założenia. Przy szczelinomierzach płytkowych wykonujemy zdjęcie początkowe („stan zero”) w osi prostopadłej do płytki.
4. Regularna rejestracja wyników i warunków otoczenia: Odczyty (wraz ze zdjęciem w zbliżeniu) wykonuje się w równych odstępach czasu (np. co 14 lub 30 dni) oraz po wystąpieniu ulewnych deszczy, roztopów lub długotrwałej suszy.

5. Jak interpretować wyniki obserwacji rys? Kiedy pęknięcie plomby wymaga pilnego wzmocnienia fundamentów?

Analiza zmian zarejestrowanych na szczelinomierzach lub plombach pozwala inżynierowi SIVEL precyzyjnie zaplanować zakres naprawy:

• Brak jakichkolwiek zmian przez kilka miesięcy (w tym na przełomie sezonów wilgotnych i suchych): Świadczy o wygaśnięciu procesu osiadania. Wdrażamy naprawę muru (kotwienie murów + iniekcje budowlane) i odtwarzamy tynki.
• Niewielkie ruchy odwracalne (± 0,2–0,4 mm między latem a zimą): Wskazują na pracę termiczną przegród (np. nagrzewającej się od słońca ściany południowej lub stropodachu) bez osiadania fundamentów.
• Stale rosnące rozwarcie rysy lub przesunięcie pionowe (ΔY): Jednoznaczny sygnał postępującej utraty stateczności posadowienia lub rozchodzenia się murów. W takim przypadku wykonujemy badania geotechniczne, opracowujemy projekt naprawczy i przystępujemy do wzmocnienia fundamentów (podbijania ław, mikropali) oraz ankrowania budynku.
